模具價格的主要影響因素是進口和國產，規(guī)格和數量，對價格影響較大，還有運輸距離，加工要求，是否含稅，結算方式等因素，大概的價格范圍。建議你咨詢在線客服獲取實時鋼材報價！鎢鋼(硬質合金)具有一系列優(yōu)異的性能，如硬度高、強韌性好、耐熱、耐腐蝕等。，尤其是它的高硬度和性能。即使在500℃時，它在1000℃時仍有很高的硬度，鎢鋼在3680℃時會熔化。

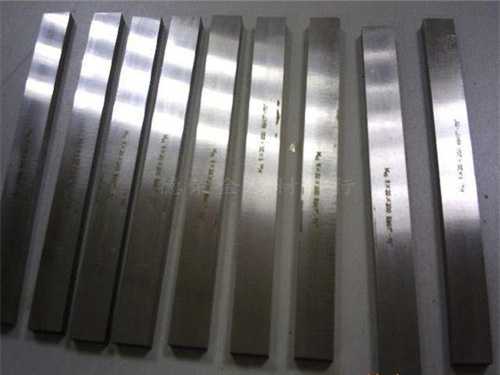

　　株洲于超硬質合金直銷部介紹常用硬質合金:

　　鎢鋼(硬質合金)具有一系列優(yōu)異的性能，如硬度高、強韌性好、耐熱、耐腐蝕等。，特別是它的高硬度和性能，即使在500℃也基本保持不變，在1000℃仍有高硬度。高端技術人員總結，硬質合金作為材料應用廣泛，如車刀、銑刀、刨刀、鉆頭、鏜刀等。用于切割鑄鐵、有色金屬、塑料、化學纖維、石墨、玻璃、石材和普通鋼，也可用于切割耐熱鋼。不銹鋼高錳鋼、工具鋼等難加工材料。高端新型硬質合金的切削速度是碳鋼的幾百倍。鎢還可以用來制造鉆具、采礦工具、鉆井工具、量具、零件、金屬磨料、缸套、精密軸承、噴嘴等。

　　鎢/硬質合金是一種主要由硬質相和粘結相組成的粉末冶金制品。硬質相yg20進口硬質合金，主要是各種硬質合金。主要碳化物有碳化鎢(WC)、碳化鈦(TiC)、碳化鉭(TaC)和碳化鈮(NbC)。在大多數情況下，鈷被用作粘結相。在硬質合金廠，硬質合金需要混合、壓制和燒結。硬質合金的分類基于ISO標準。這種分類是基于工件的材料類別(P、M、K、N、S、H)。不同的硬質合金材料有不同的用途，如車削、銑削、孔加工、螺紋加工、開槽等。硬質合金/鎢鋼具有很高的硬度和性能，常用于制作金屬切削、量具、模具等。通常，當材料的硬度高時，性能也高；當彎曲強度高時， 沖擊韌性也很高。然而，材料的硬度越高，彎曲強度和沖擊韌性越低。高速鋼由于抗彎強度高、沖擊韌性好、加工性能好，所以仍被廣泛使用，其次是硬質合金。硬質合金加工基礎知識:制造的材料必須具有較高的高溫硬度和硬度、必要的抗彎強度、沖擊韌性和化學惰性、良好的工藝性(切削、鍛造和熱處理等)。)，而且不易變形。通常，當材料的硬度高時，性能也高；當彎曲強度高時，沖擊韌性也高。然而，材料的硬度越高，彎曲強度和沖擊韌性越低。高速鋼由于具有高的抗彎強度和沖擊韌性以及良好的可加工性，它仍然是一種廣泛使用的材料， 其次是硬質合金。聚晶立方氮化硼適用于切削高硬度淬火鋼和硬鑄鐵等。聚晶金剛石適用于切割有色金屬、合金、塑料和玻璃鋼等。碳素工具鋼和合金工具鋼現在只用作銼刀、板牙、絲錐等工具。硬質合金可轉位刀片現在通過化學氣相沉積涂覆有碳化鈦、氮化鈦、氧化鋁的硬質層或復合硬質層。發(fā)展中的物理氣相沉積法不僅可用于硬質合金，也可用于高速鋼，如鉆頭、滾刀、絲錐和銑刀等。硬質涂層作為化學擴散和熱傳導的屏障，減緩了切削過程中的磨損速度，涂層刀片的使用壽命比未涂層刀片長13倍左右。由于零件工作在高溫、高壓、高速和腐蝕性流體介質中， 難加工材料的使用越來越多，切割的自動化水平和加工精度的要求也越來越高。為了適應這種形勢，發(fā)展方向將是開發(fā)和應用新材料；氣相沉積涂層技術的進一步發(fā)展，在高韌性、高強度的基體上沉積更高硬度的涂層，可以更好地解決材料硬度和強度的矛盾；進一步發(fā)展可轉位結構；提高制造精度，減少產品質量差異，優(yōu)化使用。

　　產品分三個系列。

　　(1)粉末成型系列，主要包括硬質合金中間模具。沖壓模具。冷熱擠壓模具。粉末成型模具廣泛應用于石油化工行業(yè)。醫(yī)藥殺蟲劑。電子學。環(huán)保。食物。零件等領域。

　　(2)冷拉拉伸系列。產品包括高速拉絲模。拔管模。冷拉鋼模。Yg20等進口硬質合金金剛石拉絲模適用于高速線材。管道。型鋼和各種金屬的拉伸。

　　(3)冷墩沖孔系列。產品包括高強度標準件模具。冷墩模。硬質合金沖模等。，適用于緊固件。不銹鋼螺栓。指甲。柳釘等的制作。，并應用于黃金。銀色的。銅。鋁。鋅和其他貴金屬。。

　　鎢鋼的燒結過程可分為四個基本階段:

　　1.去除成型劑和預燒結階段，其中燒結體變化如下:

　　脫模劑的去除。隨著燒結前期溫度的升高，成型劑逐漸分解或汽化，燒結體被排除。同時，成型劑或多或少地給燒結體增碳，增碳量會隨著成型劑的種類和用量以及燒結工藝的不同而變化。

　　粉末的表面氧化物被還原。在燒結溫度下，氫可以還原鈷和鎢的氧化物。如果在真空中去除成型劑并燒結，則碳氧反應不強烈。顆粒間的接觸應力逐漸消除，結合的金屬粉末開始恢復和再結晶，表面擴散開始發(fā)生，壓坯強度提高。

　　2:固相燒結階段(共晶溫度800℃)

　　在液相出現前的溫度，除了繼續(xù)前一階段的過程外，固相反應和擴散加劇，塑性流動增加，燒結體收縮明顯。

　　3:液相燒結階段(共晶溫度燒結溫度)

　　當燒結體中出現液相時，收縮迅速完成，然后發(fā)生晶體轉變，形成合金的基本顯微組織和結構。

　　4:冷卻階段(燒結溫度室溫)

　　在這一階段，鎢鋼的顯微組織和相組成會隨著冷卻條件的不同而發(fā)生變化，這可以用來對鎢鋼進行熱處理，以提高其物理機械性能。等級密度g/cm3彎曲強度N/MM硬度HRA推薦使用

　　YF10.114.80-15.15≥1880≥91.0具有較高的硬度和性能，適用于高速拉絲模、刀具、棒材、件等。

　　YF10.214.30-14.65≥2430≥91.8非常全面，廣泛用于電子、金屬等行業(yè)的刀具。也可以用在硬件領域。

　　YL80.114.70-14.90≥2020≥89.5性能高，用于粉末冶金模具等。

　　YL80.214.00-14.20≥2900≥86.5適用于制作中小型鐘表零件和樂器的沖壓模具、滾輪和剪刀。

　　YL9013.50-13.70≥2500≥82.5具有較高的強度和疲勞韌性，適用于制作大型變徑模、六片模和螺母模。

　　YL90.113.90-14.10≥2340≥84.5韌性高，適用于制作一般抗沖擊鍛模、冷沖壓模具和螺母模具。

　　YL90.213.70-13.90≥2400≥83.0適用于中型螺栓的縮口模。

　　YL0L13.20-13.40 ≥ 2550 ≥ 81.5用于一般冷沖壓螺絲模具和剪剪。

　　6A14.80-15.10 ≥ 1580 ≥ 91.5適用于鑄鐵、有色金屬、低合金鋼的半精加工，以及汽車剎車片加工。

　　YG14.70-15.10 ≥ 1600 ≥ 91.0適用于高速拉絲模，拉拔小直徑鋼絲、有色金屬線材或棒材。

　　YG614.70-15.05≥1670≥89.5適用于高速拉絲模拉拔直徑小于20mm的鋼材、有色金屬及合金棒材，拉拔直徑小于10mm的管材。

　　YG814.60-14.80≥1900≥89.5適用于拉伸鋼、有色金屬及其合金棒材和管材，也適用于拉伸直徑10mm以下的管材。

　　YG1513.90-14.20≥2700≥86.5是一種鐓粗、沖孔、沖壓工具，適用于拉伸高壓縮比的鋼筋和管材，并在高應力下工作。

　　NW1014.30-14.36≥2800≥91.3適用于粉末冶金行業(yè)。

　　YG2013.40-13.70≥2480≥84.5適用于制作沖壓模具，如沖壓手表、樂器、電池、牙膏管、小型鋼球、螺絲、螺母等沖壓模具。

　　蘇州東锜本著誠實守信的原則，我們一直深受模具廠家的信賴。歡迎新老客戶來電和來廠參觀。

本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發(fā)現本站有涉嫌抄襲侵權/違法違規(guī)的內容，請發(fā)送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。

下一篇：硬質合金yg8和yg20寶鋼
